Solid BOM: Gestione della distinta base multilivello da assieme 3D.
Solid BOM è un applicativo INNOVIA sviluppato in ambiente ThinkDesign che permette di gestire una distinta base multilivello direttamente in un Assieme 3D composto sia da Componenti che da semplici Solidi anche in assenza di un PLM.

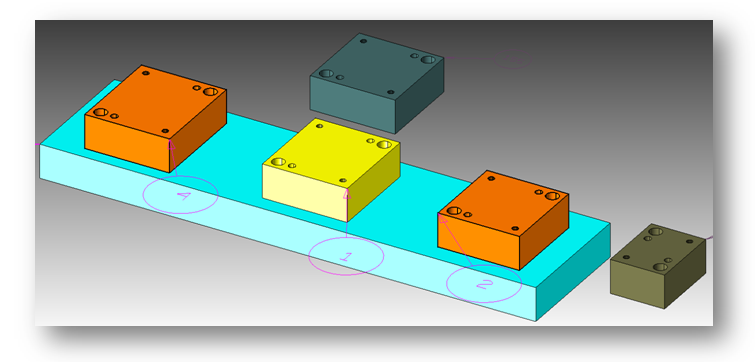

 Assegna le proprietà Anagrafiche ai Solidi:Nell'esempio sotto riportato si può vedere la maschera di inserimento delle informazioni dimensionali che è possibile inserire manaulamente, leggere globalmente dall'ingombro totale del solido oppure leggere singolarmente da attributi grafici quali distanza tra due punti, lunghezza linea, valore di una quota o prendendo le singole dimensioni di ingombro del solido selezionato con un semplice pick.   Verifica Proprietà Dimensionali...L'output, per semplicità di lettura e verifica, viene proposto in modalità ASCII in un file di formato txt.   Evidenzia Solidi...A differenza del comando visto sopra "Verifica Proprietà Dimensionali", questo è più veloce non ritornando in output alcuna misura ma limitandosi ad evidenziare i solidi già "processati" ai quali sono state correttamente assegnate le proprietà dimensionali quali ingombro, lunghezze di taglio, ecc.   Bill of Material...Il Templates di Excel utilizzato come riferimento, è completamente personalizzabile dall'utente per forma e colori ed è possibile corredarlo di informazioni legate all'azienda quale il Logo, Indirizzo, ecc. E' possibile abilitare nella configurazione anche l'export delle informazioni grafiche di ogni solido quale il livello, il colore ed il relativo ColorSet utilizzato. Questa funzionalità viene utilizzata da quelle aziende che sono solite differenziare in produzione le lavorazioni speciali a colori diversi dei solidi 3D in aggiunta alle informazioni angrafiche standard quali trattamento, materiale, ecc.  |
 |
|
|
